在光伏和新能源電站的設計過程中，變壓器與變電站常常被視為“理所當然”的存在，但事實上，它們背后隱藏的設計細節和損耗問題，往往決定了項目的成敗與經濟性。

本文將與大家分享升壓變壓器（Step-up Transformers）與變電站設計的核心要點。

一、?為什么離不開變壓器？

?

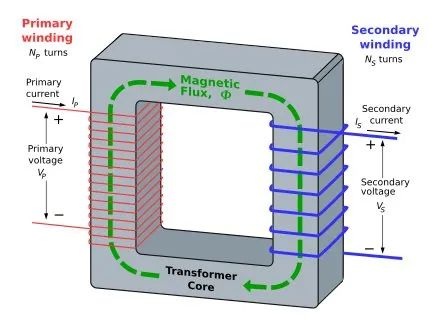

• 電壓轉換：光伏發電通常在低壓直流側產生電力，而電網則運行在中壓或高壓交流電下。變壓器通過電磁感應完成電壓的提升和電能的傳輸。

• 降低損耗：電壓升高→電流減小→線路損耗降低。尤其在大規模光伏場站中，升壓變壓器是保證傳輸效率和系統可靠性的關鍵環節。

變壓器主要存在兩類損耗：

1.鐵損（無論是否帶電流，都會持續存在）；

2.銅損（與電流大小相關）。

這些損耗不僅會影響能量產出計算，還會影響電網接入時的功率因數要求。

二、變電站設計的三大類型

在實際工程中，常見的變電站包括：

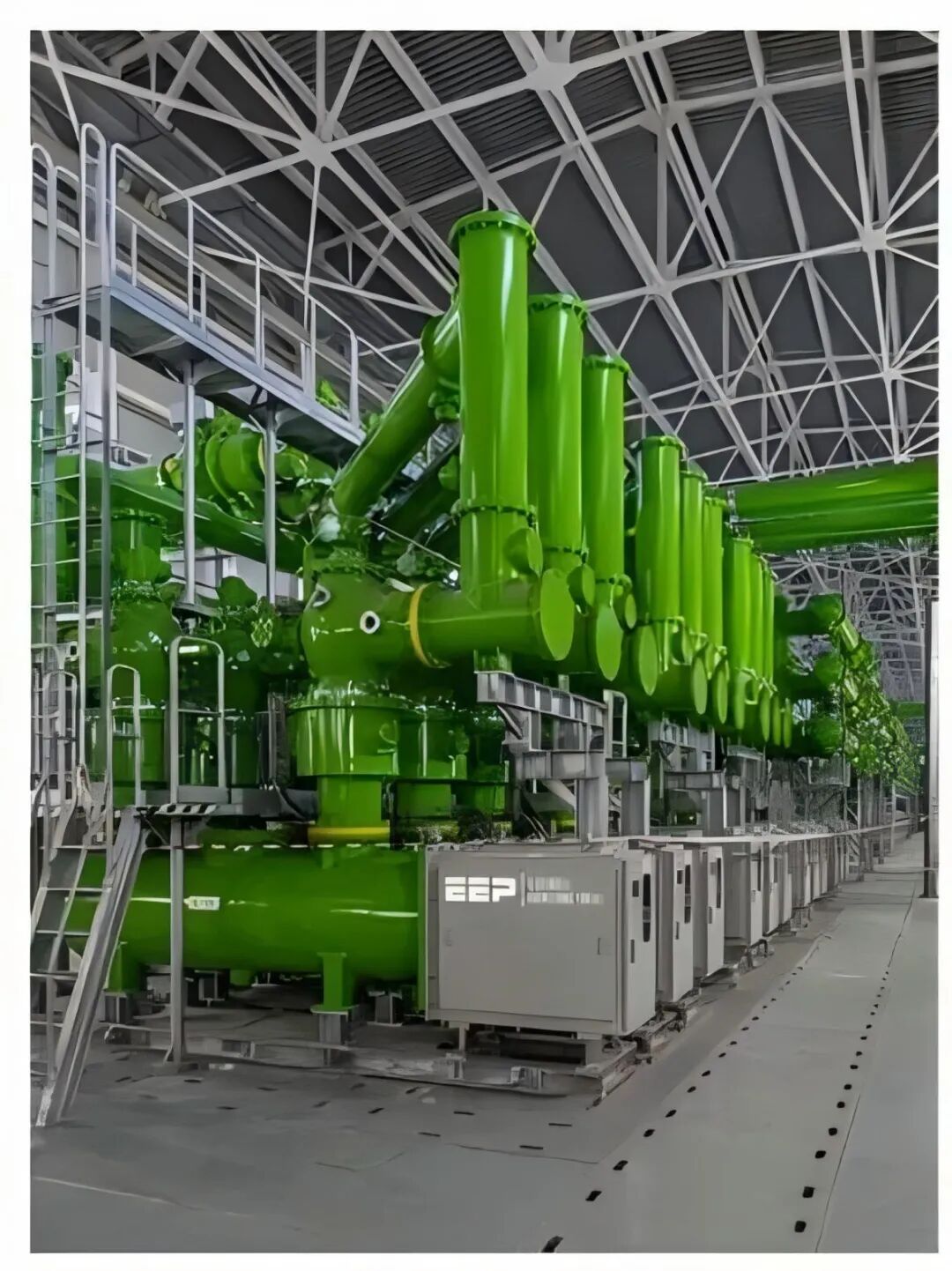

• 氣體絕緣變電站（GIS）

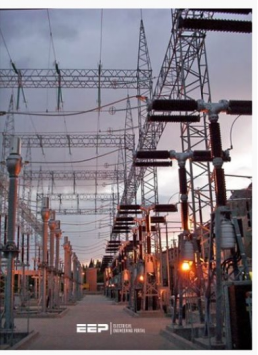

• 空氣絕緣變電站（AIS）

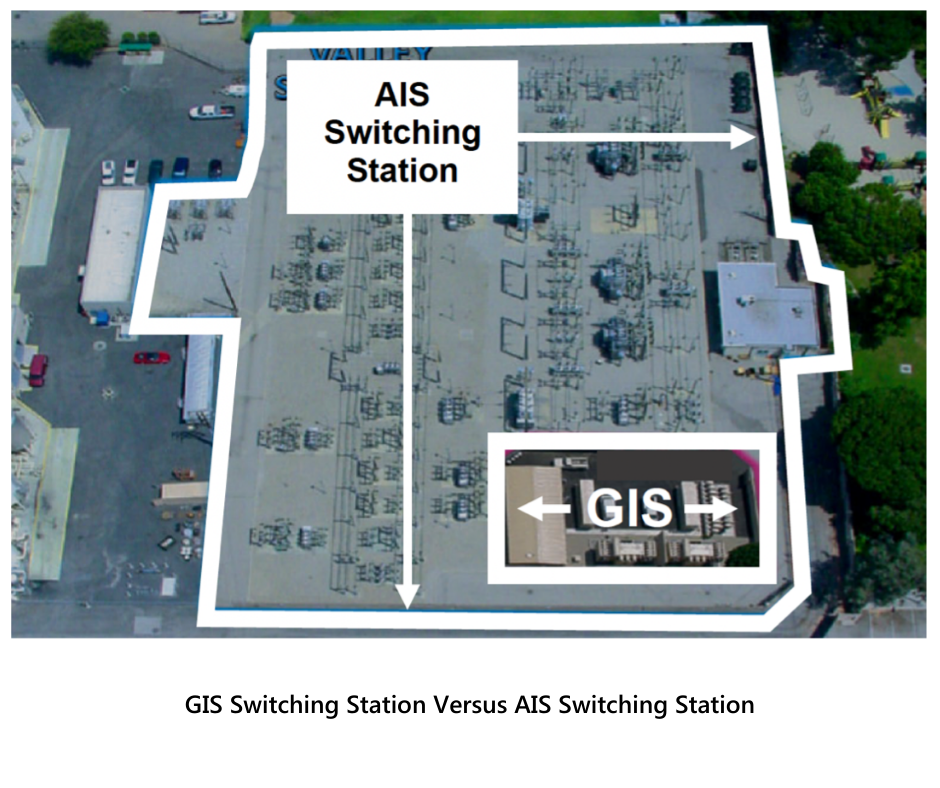

• 混合型變電站

在?Rated Power?的設計工具中，目前主要支持空氣絕緣變電站。軟件會根據 IEC與IEEE 標準自動推薦設計方案，也允許工程師根據實際項目手動調整參數。

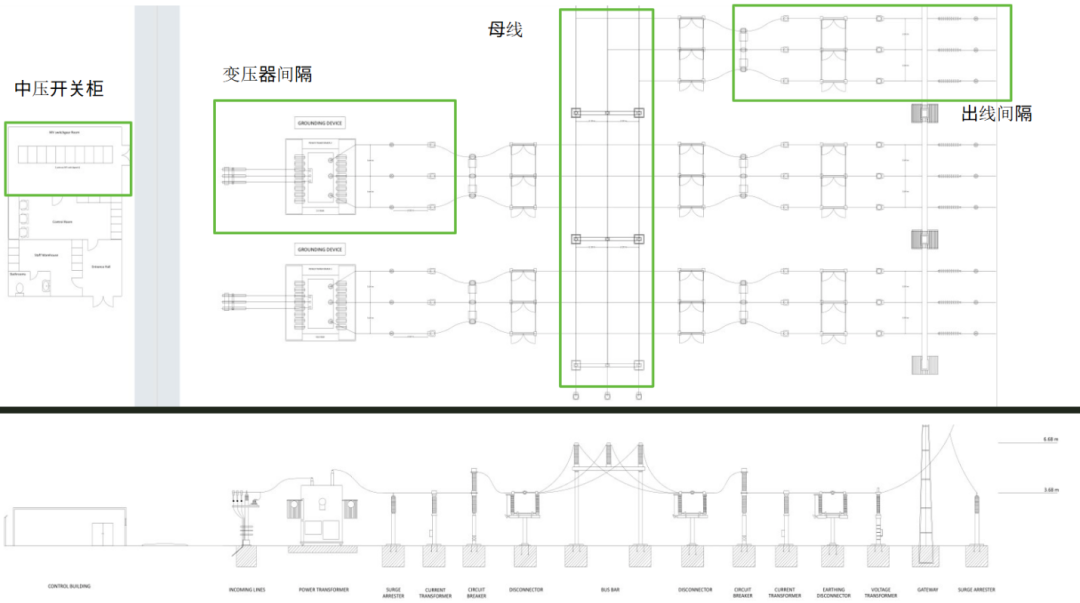

設計過程中需要關注：

• 母線排布（單母線、雙母線、直連型）；

• 變壓器類型（雙繞組或三繞組）；

• 容量與阻抗（決定能否承受短路電流）；

• 出線間隔數量（關系到對外接入的靈活性）。

三、能量模型與損耗計算

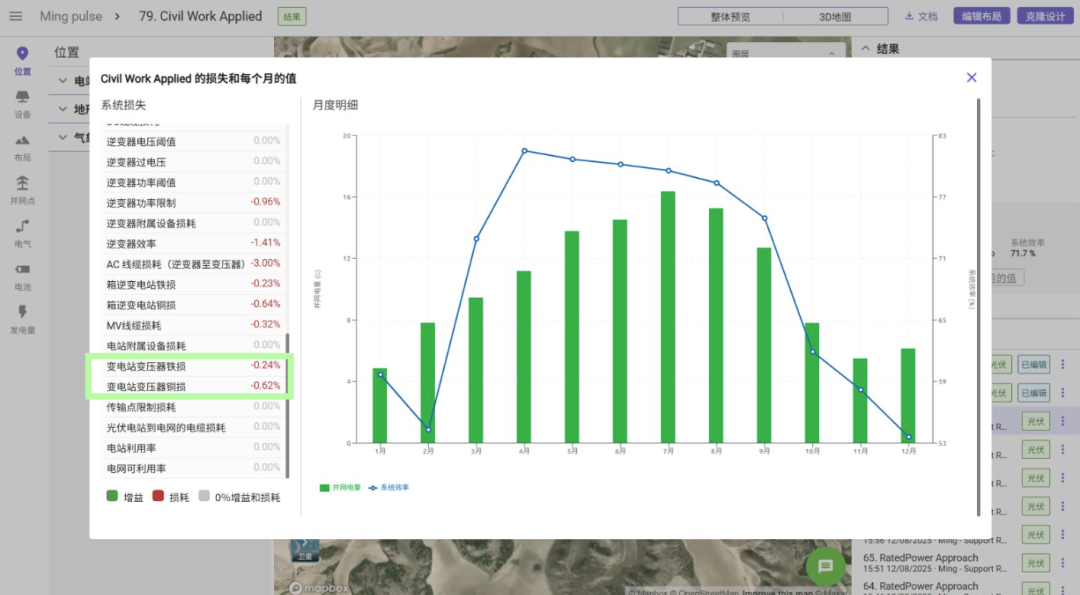

在Rated Power能量模型中，變電站及變壓器的各類損耗被系統性納入能量計算，以提升發電量預測的精度與電網運行分析的可靠性。核心損耗包括：

1.鐵損（核心損耗）：即使在夜間或無發電狀態下，變壓器仍存在固定的能量消耗，主要由磁滯損耗和渦流損耗構成。鐵損通常與電壓等級及鐵芯材質相關，呈現較為穩定的時間特性。

2.銅損（負載損耗）：銅損隨通過繞組的電流平方關系變化，即,因此在峰值負荷下影響更大。隨著發電機輸出功率和負載電流的變化，銅損在總能耗中占據動態份額，對能量產出預測產生直接影響。

在光伏電站設計中，升壓變壓器與集控變電站的損耗是容易被忽視的隱性成本。以下是一個典型案例：

案例背景：某大型光伏電站設計階段，工程團隊重點關注光伏組件選型、逆變器效率和土地布局，卻對升壓變壓器的鐵損和銅損參數未做精細計算。

實際運行：

• 夜間或低光照時，光伏陣列發電量低，但變壓器空載鐵損依舊持續消耗電能，相當于每月產生幾百千瓦時的額外損耗；

• 高峰發電時，銅損隨電流平方增長，高溫天氣下變壓器溫升過高，迫使系統降低運行功率，導致部分可發電量無法輸出；

• 無功功率影響：損耗未計入無功補償模型，導致逆變器輸出功率因數偏低，電網調度受到限制。

后果：

• 年度實際發電量比預測低?2–4%，直接影響收益；

• 設備老化加快，增加維護和更換成本；

• 項目內部成本核算偏差，投資回報周期延長。

踩坑規避策略：

1.將鐵損與銅損納入全生命周期能耗模型，而不僅僅考慮一次性投資成本；

2.使用光伏陣列負載曲線模擬不同季節和日照條件下的損耗；

3.對變壓器選型進行優化，兼顧容量、材料、損耗和經濟性；

4.將損耗計算結果納入無功功率設計和功率因數校正方案中。

四、實用技巧總結

1.在設計初期，就要考慮不同國家/電網的接入規則，決定接入中壓還是高壓側；

2.主變與輔變組合策略可以避免土地利用率下降；

3.調整DC/AC?比值，可在滿足電網要求的同時，提高整體發電量；

4.利用軟件提供的.raw文檔與電氣圖紙導出功能，可快速對接?PSS/E、DIgSILENT等專業電網仿真工具。
