Candela3D軟件最新版本3.8，歷時4個月的開發，現已正式發布，提供全新樁長篩選、全新匯流劃分、全新中壓匯流、橋架樁等大量實用功能。
新版本主要更新功能
（公眾號將陸續有文章對更新功能進行詳細說明）
1.自定義坡角、坡向范圍對山體著色功能
2.方陣布置全新界面和相關功能改進
3.梯田布置功能完善
4.全新匯流劃分功能
5.全新中壓匯流功能
6.電纜清冊分層設置埋深，更準確統計電纜量
7.全新篩選樁長功能
8.導出到PVsyst自動簡化山體和抬升方陣，加快導入dae的速度
9.電纜敷設材料選型全新界面和相關功能改進
10.新增生成橋架樁功能
11.調整支架并生成土方網格支持設置土方平衡
12.新增導入導出設置參數功能，方便協作和統一設置
13.道路自動倒角完善

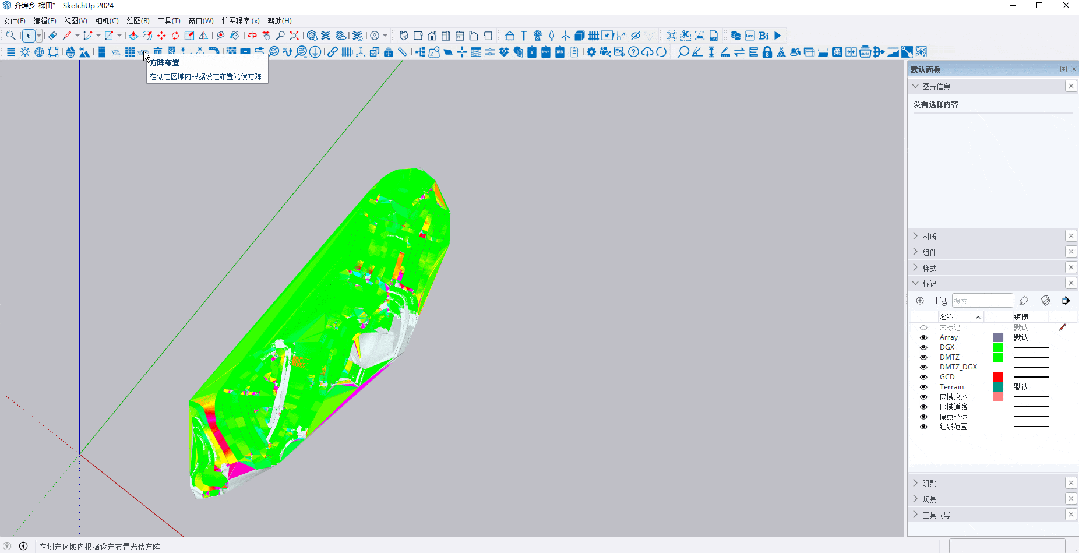

1.自定義坡角、坡向范圍對山體著色功能
按坡向分析
按自然坡角分析

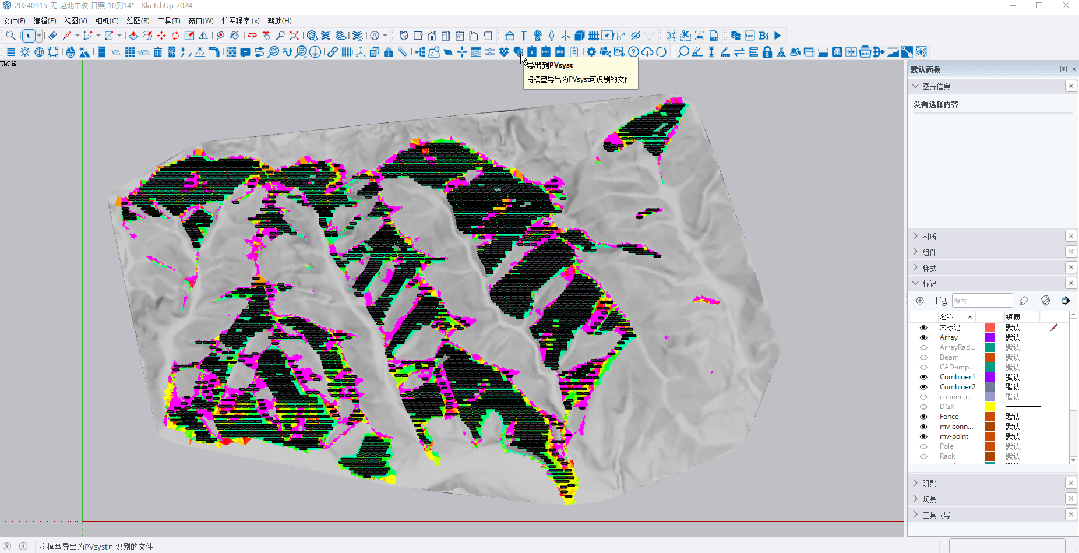

2.方陣布置全新界面和相關功能改進
界面：全新布置界面，并增加參數：最小南北間距和最大南北間距
順坡向布置：提示用戶選擇朝北的方陣是否自動轉向為朝南布置
順坡角和順坡向布置：在布置之前提前檢查并提示用戶選擇相應的操作
變間距–優化間距調整：使得適應平地，并且布置更為整齊
橫向通道：布置方陣時就算橫向通道小于間距也繪制中心實體線
3.梯田布置功能完善
新增全部布置和按中心線布置功能。
全部布置
按中心線布置

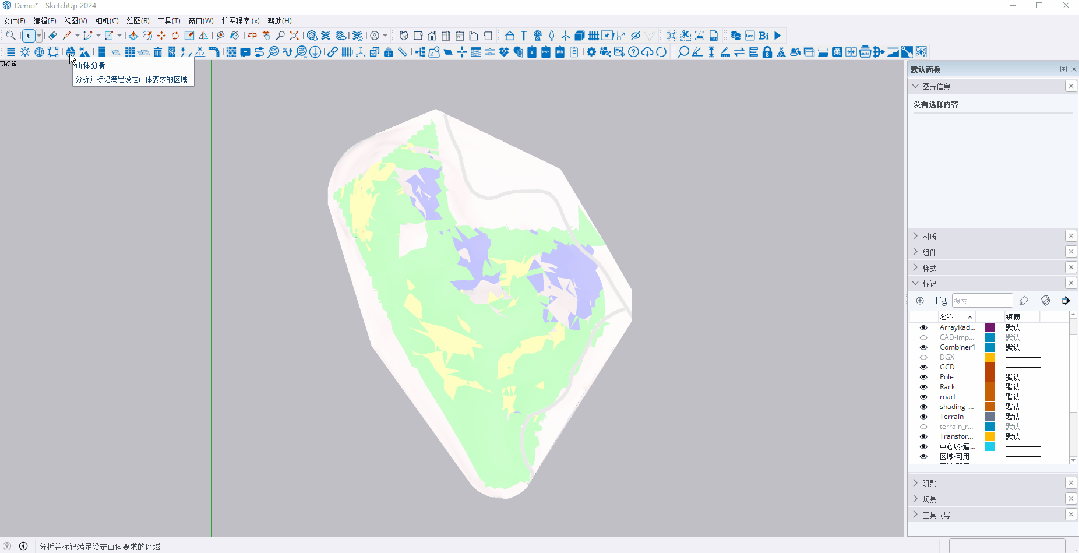

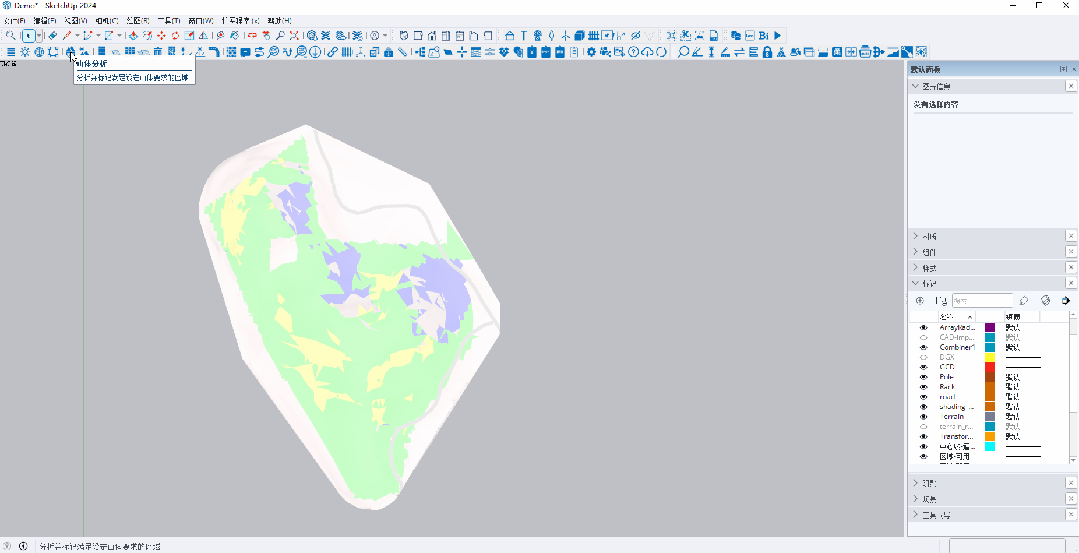

4.全新匯流劃分功能
優化菜單選項和交互操作，方便用戶快速完成匯流劃分。
用戶在正常模式下，可通過“創建多個匯流區域—按計劃”和“創建多個匯流區域—重設計劃”，實現靈活、自定義的快速劃分。原有的“連續劃分”模式也可以繼續使用。
重設計劃
索套選取，嘗試重設計劃
5.全新中壓匯流功能
新版中壓集電線路設計功能，分為以下7個步驟：
-
放置并網點（中壓開關柜）和鐵塔（電纜和架空混合項目）；
-
整場繪制公用的電纜路徑，路徑可成環；
-
手動指定哪些變壓器、鐵塔歸屬到哪個并網點；
-
軟件自動將對每個并網點，在公用路徑上，尋找總長度最短的連接路徑；
-
校驗連接關系，手動修改連接關系，或增加中壓連接箱；
-
設置電纜清冊計算條件，計算并導出電纜清冊；
-
導出中壓電纜路徑到CAD中，并自動繪制中壓連接關系圖。
6.電纜清冊分層設置埋深，更準確統計電纜量
以往，Candela3D在計算組串或逆變器出線電纜長度時，通過統一的“長度余量”來模擬電纜入地、出地的部分（如直埋1米深需加2米余量）。然而，這種方式存在一定的問題：部分無需入地的電纜也被增加了余量，造成成本估算發生偏差。本版本，Candela3D?推出「電纜埋深」分層設置功能。
7.全新篩選樁長功能
樁離地高度固定-篩選柱長-雙樁
8.導出到PVsyst自動簡化山體和抬升方陣，加快導入dae的速度
用戶不需要重新生成山體，在導出dae時按提示設置簡化參數即可，并可適當將方陣整體抬升，防止導入到PVsyst之后報錯。

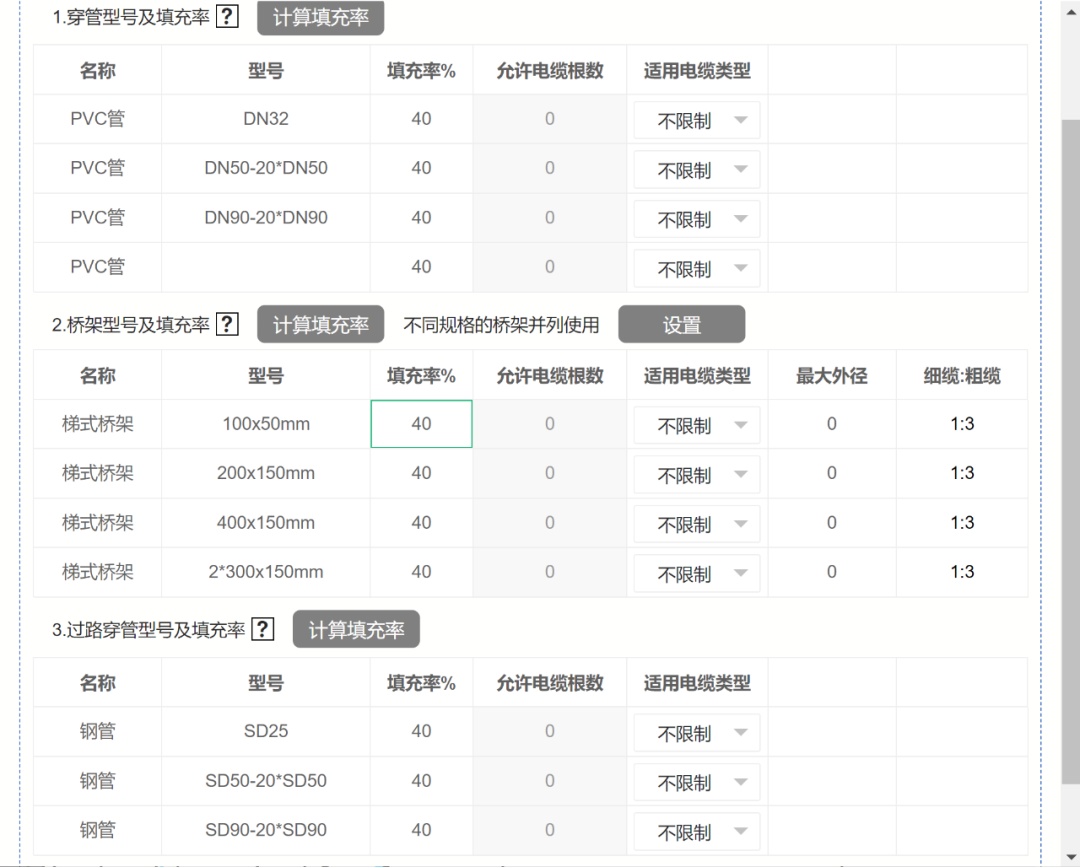

9.電纜敷設材料選型全新界面和相關功能改進
全新電纜選型界面，可設置不同型號電纜外徑、計算填充率和不同規格橋架并列使用。
增加粗交直電纜穿管敷設、增加組串縱向直埋敷設。
電纜敷設所有類型增加允許電纜根數限制。
10.新增生成橋架樁功能
對漁光互補等需要用橋架進行電纜敷設時，由于橋架的支撐樁的跨度不能太大，除充分利用支架已有的樁基之外，還需要在支撐跨度超過設定值的地方額外增加橋架樁。
Candela3D軟件可自動根據設定生成橋架樁，設置界面如下：
計算結果頁面如下圖：
11.調整支架并生成土方網格支持設置土方平衡
支持設定目標凈方量，軟件會自動迭代。

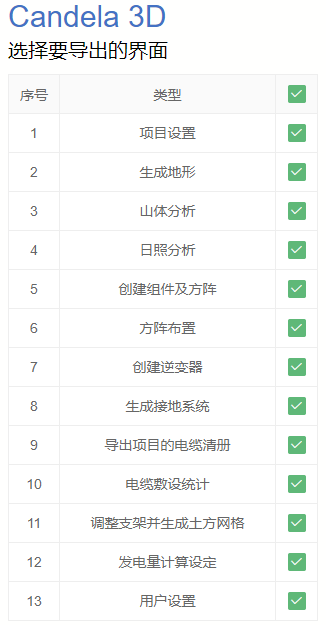

12.新增導入導出設置參數功能，方便協作和統一設置
在團隊協作或項目交接過程中，不同成員（或部門）可能需要處理同一個項目的不同階段，Candela3D?軟件中的眾多界面（如項目設置、山體/日照分析、方陣布置、用戶設置等）通常包含大量自定義配置，為了確保工作流程的連續性和界面設置的一致性，避免用戶在接手項目時重復進行參數設置，Candela3D?新增了界面參數導入/導出功能。
13.道路自動倒角完善
在設計光伏場區道路時，軟件自動根據設定的拐彎半徑，對道路中心線進行倒角，并生成相應的雙線道路，可節省大量的工作量。
?道路自動倒角
各更新功能的詳細情況，請關注公眾號后續文章。
