序號 |
平均法向 |
面積(㎡) |
占比(%) |
|
1 |
坡角8.8°,坡向106.5° |
54627.59 |
2.46 |
|
2 |
坡角25.5°,坡向-13.1° |
477090.91 |
21.5 |
|
3 |
坡角11.1°,坡向-1.0° |
117425.74 |
5.29 |
|
4 |
坡角19.0°,坡向48.2° |
277601.66 |
12.51 |
|
5 |
坡角24.2°,坡向-58.6° |
149720.3 |
6.75 |
|
6 |
坡角28.9°,坡向40.0° |
496243.18 |
22.37 |
|
7 |
坡角26.2°,坡向76.6° |
261510.51 |
11.79 |
|
8 |
坡角28.3°,坡向13.0° |
133627 |
6.02 |
|
9 |
坡角36.7°,坡向7.4° |
12253.38 |
0.55 |
|
10 |
坡角34.6°,坡向-42.2° |
62261.05 |
2.81 |
|
11 |
坡角13.2°,坡向-105.4° |
9682.66 |
0.44 |
|
12 |
坡角27.5°,坡向-85.9° |
29810.6 |
1.34 |
|
13 |
坡角24.8°,坡向100.3° |
78073.24 |
3.52 |
|
14 |
坡角36.0°,坡向66.4° |
12681.01 |
0.57 |
|
15 |
坡角34.7°,坡向-64.4° |
27028.22 |
1.22 |
|
16 |
坡角33.9°,坡向84.1° |
16049.94 |
0.72 |
|
總計 |
2215686.99 |
100 |

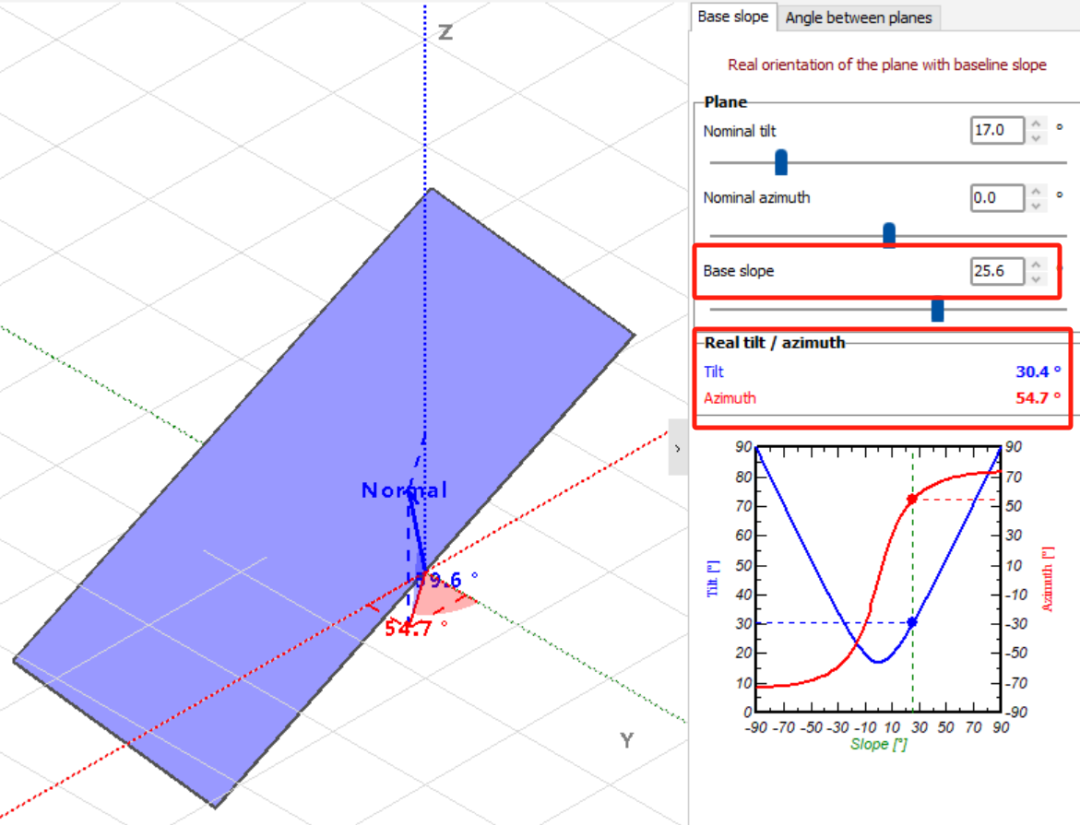

上表中，占比近70%的是標紅的4個法向。下面我們就針對這4個法向，1）先計算其南北和東西坡角，2）然后分別采用正南和順坡向布置，計算方陣的實際傾角和方位角，3）再用PVsyst計算年總輻射量。

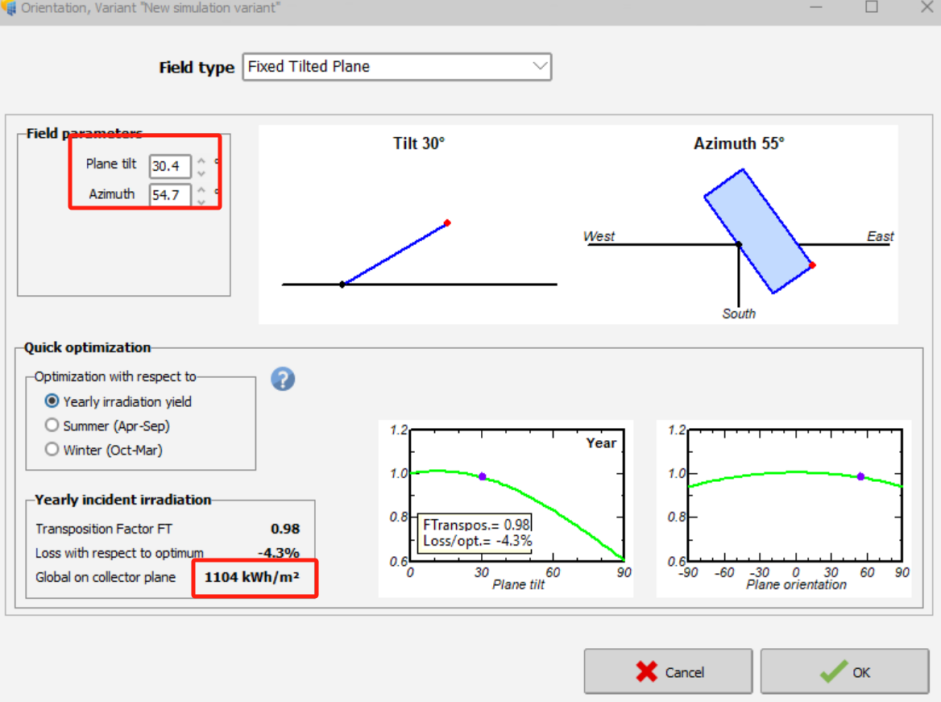

3）不同實際傾角方位角下的年總輻射量也采用PVsyst計算。

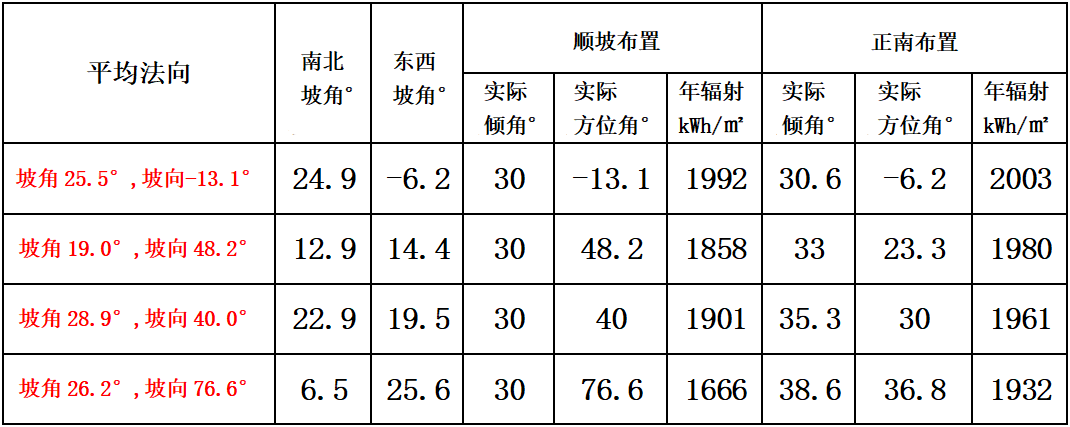

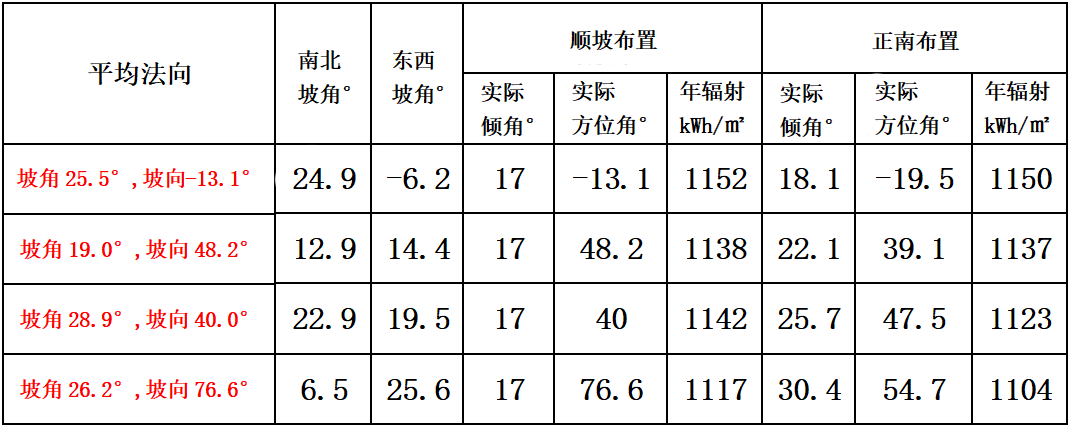

計算結果如下表：
